Quelles sont les 3 pannes de sécheur d’air les plus courantes ?

Dans le monde des systèmes d’air comprimé, la qualité de l’air délivré est tout aussi critique que sa pression et son volume. L'humidité, les vapeurs d'huile et les particules peuvent causer des ravages sur les outils pneumatiques, les processus de fabrication et les produits finis. C'est là que les systèmes de séchage à l'air deviennent indispensables. Deux des technologies les plus répetues pour éliminer l’humidité sont sécheurs d'air réfrigérés et compresseurs d'air déshydratants séchoirs. Bien que leurs principes de fonctionnement diffèrent (l’un refroidit l’air pour condenser l’humidité, l’autre l’adsorbe à l’aide d’un matériau poreux), les deux sont sujets à des pannes mécaniques et opérationnelles. Comprendre ces défaillances est essentiel pour maintenir un système d’air comprimé fiable, efficace et rentable. Pour les opérateurs, les responsables de la maintenance et les acheteurs, reconnaître les signes de problème peut éviter des temps d'arrêt coûteux et des factures de réparation.

1. Échangeurs de chaleur contaminés et encrassés dans les sécheurs d'air réfrigérés

Sécheurs d'air réfrigérés fonctionnent sur un principe similaire à un climatiseur domestique. L'air comprimé chaud et chargé d'humidité entre dans le sécheur et est d'abord refroidi dans un échangeur de chaleur air-air par l'air froid et sec sortant. Il passe ensuite dans un échangeur de chaleur air-réfrigérant, où un circuit de réfrigération en boucle fermée le refroidit jusqu'à un point de rosée prédéterminé, généralement compris entre 3 °C et 10 °C (37 °F et 50 °F). À cette température, une partie importante de la vapeur d’eau se condense sous forme liquide et est séparée et éjectée du système via une purge automatique. L'air froid, désormais sec, repasse ensuite à travers l'échangeur thermique air-air, où il est réchauffé par l'air entrant, augmentant ainsi sa température pour empêcher la transpiration des tuyaux en aval et réduisant l'humidité relative.

Les composants critiques de ce processus sont les deux échangeurs de chaleur. Leur efficacité est primordiale pour les performances du sèche-linge. Le mode de défaillance le plus courant pour sécheurs d'air réfrigérés est la contamination et l'encrassement de ces surfaces d'échange thermique.

Causes de contamination :

Le principal coupable est le manque de filtration adéquate en amont. L’air comprimé provenant directement d’un compresseur n’est pas seulement humide ; il contient des aérosols lubrifiants, des particules provenant de l'admission d'air ambiant et des particules d'usure provenant du compresseur lui-même. Au fil du temps, ces contaminants recouvrent les ailettes et les tubes des échangeurs de chaleur. Ce revêtement agit comme une barrière isolante, réduisant considérablement la capacité de l’unité à transférer la chaleur. L'échangeur air-réfrigérant ne peut pas refroidir efficacement l'air comprimé, et l'échangeur air-air ne peut pas pré-refroidir correctement l'air entrant ou réchauffer l'air sortant.

Symptômes et conséquences :

Le symptôme d'un échangeur de chaleur encrassé est un point de rosée sous pression plus élevé que prévu . En termes simples, l’air sortant du sèche-linge est encore trop humide. Cela se manifeste par l'apparition d'eau liquide dans les conduites d'air en aval du sécheur, entraînant de la corrosion, une panne d'outil, des conduites gelées dans des environnements froids et une détérioration dans des applications sensibles comme la peinture ou l'emballage alimentaire. Le système de réfrigération lui-même en souffrira également. Il doit travailler plus fort et plus longtemps pour atteindre la température cible, ce qui entraîne une consommation d'énergie accrue, des coûts d'exploitation plus élevés et une panne prématurée potentielle du compresseur en raison de cycles de fonctionnement excessifs et d'une surchauffe.

Prévention et entretien :

Prévenir cet échec est simple mais souvent négligé. L'installation d'un filtre à usage général de haute qualité et un filtre coalescent en amont du sécheur d'air réfrigéré n'est pas négociable. Ces filtres éliminent la majeure partie de l’eau liquide, de l’huile et des particules solides avant qu’elles n’atteignent les échangeurs de chaleur délicats du sèche-linge. De plus, un programme d'entretien de routine doit inclure une inspection visuelle régulière et, si possible, le nettoyage des ailettes de l'échangeur thermique. Pour l’échangeur air-air, cela peut impliquer de l’air comprimé propre et sec pour éliminer les débris. Pour le condenseur air-réfrigérant, il est essentiel de garder ses ailettes exemptes de poussière et de saleté pour rejeter la chaleur vers l'environnement. Le respect d'un calendrier de remplacement des éléments filtrants basé sur la différence de pression, et non seulement sur le temps, est essentiel pour une fiabilité à long terme.

2. Dégradation et contamination des dessicants dans les sécheurs de compresseurs d'air par dessiccation

Compresseurs d'air déshydratants séchoirs, plus précisément appelés sécheurs d'air par dessiccation , utilisez une approche fondamentalement différente pour éliminer l’humidité. Ils utilisent l'adsorption, un processus dans lequel la vapeur d'eau est attirée et retenue sur la vaste surface d'un matériau déshydratant poreux, tel que l'alumine activée ou le gel de silice. Ces systèmes se composent généralement de deux tours remplies de dessicant. Pendant qu'une tour sèche activement l'air comprimé entrant, l'autre est régénérée (purgée de l'humidité qu'elle a collectée) pour la préparer au cycle suivant. La régénération peut être réalisée soit sans chaleur (en utilisant une partie de l'air sec, appelés sécheurs « sans chaleur »), soit avec de la chaleur (en utilisant un chauffage interne ou un ventilateur externe, appelés sécheurs « chauffés » ou « à purge par soufflerie »).

Le cœur de ce système est le dessicant lui-même. Par conséquent, le point de défaillance le plus courant pour sécheurs d'air par dessiccation est la dégradation, le vieillissement et la contamination des billes déshydratantes.

Causes de dégradation et de contamination :

Le déshydratant est un matériau consommable avec une durée de vie limitée. Même dans des conditions idéales, les billes s'attristent naturellement et se décomposent en poudre fine au cours de milliers de cycles d'adsorption et de régénération. Cependant, ce processus est considérablement accéléré par la contamination. Les contaminants les plus dommageables sont les huiles, notamment sous forme liquide ou en aérosol. Lorsque l’huile recouvre la surface des billes déshydratantes, elle crée un film qui bloque les pores, empêchant ainsi l’absorption de la vapeur d’eau – une condition connue sous le nom d’« encrassement par l’huile ». C'est une des principales raisons pour lesquelles filtre coalescents et filtres de suppression d'huile sont absolument critiques en amont d'un sécheur d'air par dessiccation . Sans cette protection, le lit déshydratant coûteux sera rapidement détruit. De plus, si la préfiltration est inadéquate et que l'eau liquide peut s'infiltrer dans les tours de dessiccation, cela peut provoquer une « canalisation », où l'eau se fraye un chemin à travers le lit au lieu de se disperser uniformément, rendant ainsi de gretes parties du dessicant inutilisées.

Symptômes et conséquences :

Le principal symptôme est, encore une fois, un point de rosée à haute pression, souvent avec l'unité incapable d'atteindre ses performances nominales, comme un point de rosée de -40°C. Les conséquences sont graves : processus contaminant l’air humide, lignes de contrôle gelées et rejet de produits. De plus, un déshydratant contaminé ou dégradé crée une forte chute de pression dans les tours. Le compresseur doit alors travailler plus fort pour pousser l’air à travers le lit bloqué, ce qui entraîne un gaspillage d’énergie important. Dans les cas graves, la chute de pression peut être si élevée que la demete en air du système ne peut pas être satisfaite. Si le déshydratant se décompose en fines particules, ces particules peuvent s'échapper des tours et contaminer les conduites d'air et les équipements en aval, causant encore plus de dégâts.

Prévention et entretien :

La mesure préventive la plus importante est une filtration exceptionnelle en amont. Un filtre coalescent suivi d'un filtre d'élimination des vapeurs d'huile au charbon actif est la protection de référence pour un sécheur d'air par dessiccation . Cette filtration en plusieurs étapes garantit qu'aucune huile liquide, aérosol d'huile ou vapeur d'huile n'atteint le lit déshydratant. Une surveillance régulière de la chute de pression dans le sécheur peut fournir un signe avant-coureur de problèmes de lit dessicant. Enfin, le déshydratant doit être inspecté et changé régulièrement, comme recommandé par le fabricant ou comme indiqué en cas de baisse de performance. Dans les séchoirs réactivés par la chaleur, il est essentiel de s'assurer que le chauffage de régénération et le thermostat fonctionnent correctement, car un sous-chauffage ne parviendra pas à purger le déshydratant et une surchauffe peut le fritter et le détruire.

3. Le défi universel : installation et dimensionnement inappropriés

Alors que les deux premières pannes sont mécaniques et spécifiques au type de séchoir, la troisième panne la plus courante est une erreur humaine et procédurale qui s'applique également aux deux types de sèche-linge. sécheurs d'air réfrigérés et compresseurs d'air déshydratants séchoirs : installation incorrecte du système et, surtout, dimensionnement incorrect. Un sécheur parfaitement fabriqué ne fonctionnera pas s'il n'est pas correctement intégré au système d'air comprimé ou si sa capacité ne correspond pas à la demande.

L’importance d’un dimensionnement correct :

Le dimensionnement d’un sécheur d’air ne consiste pas à le faire correspondre à la valeur nominale du compresseur. Il s'agit de le faire correspondre à la réalité débit maximum , température d'entrée , pression d'entrée , et température ambiante de l’environnement opérationnel.

• Surdimensionnement : Bien que souvent considéré comme « à l’épreuve du temps », un séchoir considérablement surdimensionné, en particulier un réfrigéré type, peut être problématique. Il peut avoir un cycle court, ce qui signifie que son compresseur de réfrigération s'allume et s'éteint trop fréquemment. Ce cycle entraîne une usure accrue des composants électriques et mécaniques et peut empêcher l'unité de se stabiliser à sa température de fonctionnement optimale pour une élimination efficace de l'eau.
• Sous-dimensionnement : Il s’agit d’une erreur beaucoup plus courante et grave. Un sécheur sous-dimensionné est tout simplement incapable de gérer le volume, la température ou la charge d’humidité du flux d’air comprimé. Un sécheur d'air réfrigéré Un système trop petit aura un circuit de réfrigération fonctionnant en permanence qui ne pourra toujours pas refroidir l'air jusqu'au point de rosée requis, ce qui entraînera un air humide et des coûts énergétiques élevés. Un sous-dimensionné sécheur d'air par dessiccation aura un cycle d'adsorption prohibitif avant que le lit déshydratant ne soit saturé, provoquant des commutations fréquentes et une dégradation rapide du dessicant en raison d'une régénération incomplète. Cela consommera également une quantité massive d’air de purge, détournant ainsi de l’air comprimé précieux de la production.

Conséquences de mauvaises pratiques d'installation :

L'installation va au-delà de la simple pose de l'unité au sol. Les erreurs d'installation courantes qui entraînent un échec incluent :

• Tuyauterie inadéquate : Utiliser une tuyauterie trop petite, créant une chute de pression importante avant même que l’air n’atteigne le sécheur.
• Contournement manquant : Défaut d'installer une boucle de dérivation avec vannes d'isolement, rendant l'entretien du séchoir impossible sans un arrêt complet du système.

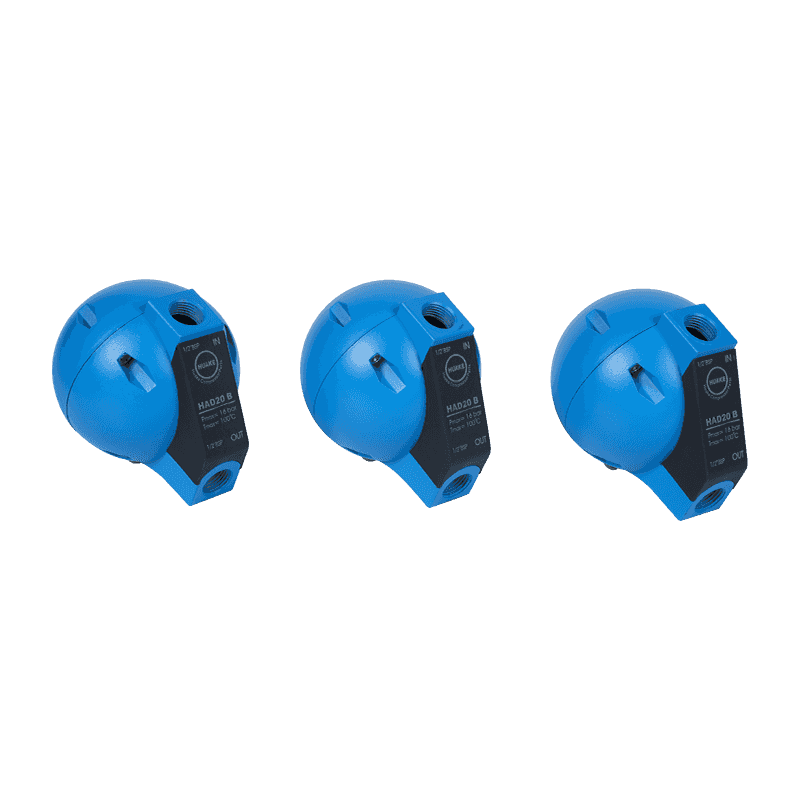

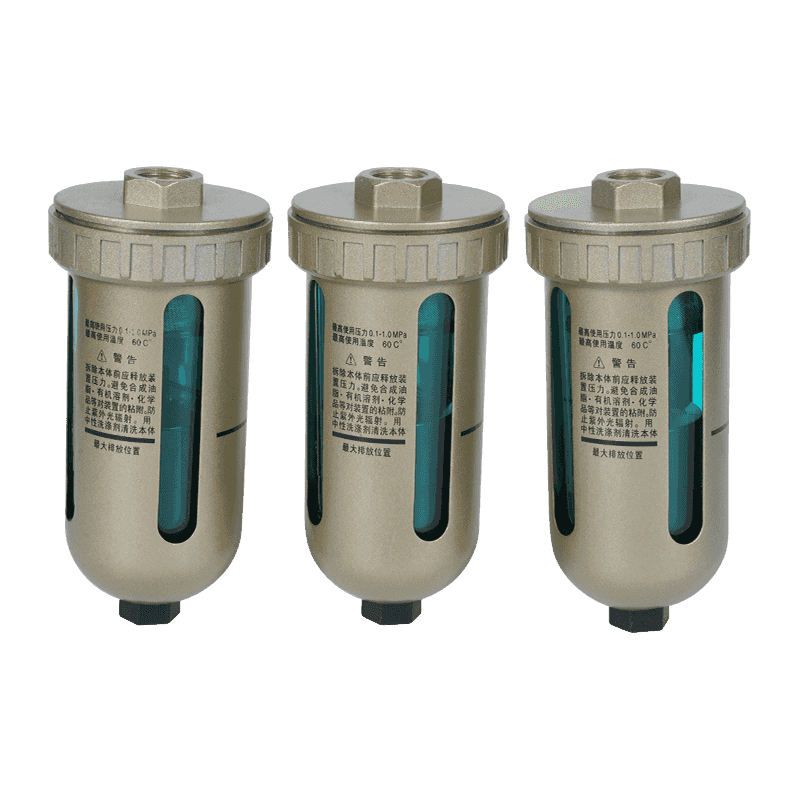

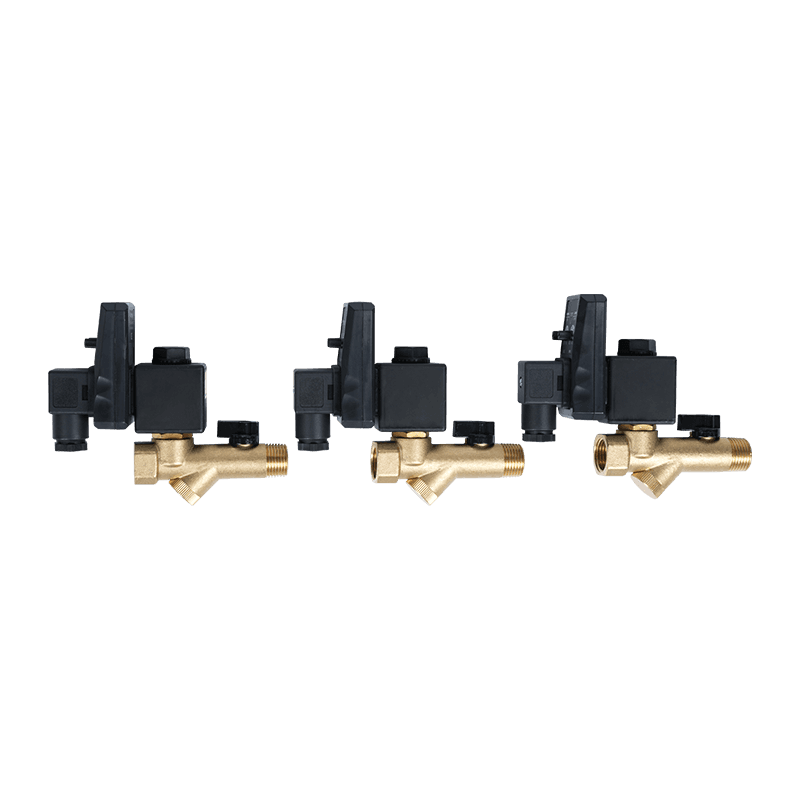

• Mauvaise gestion des canalisations : Ne pas installer ou entretenir le siphon automatique de condensat, permettant à l’eau de s’accumuler à l’intérieur de la sécheuse.
• Ignorer les conditions ambiantes : Installererer un sécheur d'air réfrigéré dans une salle des machines chaude, sale ou mal ventilée. Le condenseur de l’unité a besoin d’un flux constant d’air frais et propre pour rejeter la chaleur. Des températures ambiantes élevées dégradent directement les performances et peuvent provoquer une surchauffe et un arrêt de l'unité.

Prévention et solution :

La solution à ce mode de défaillance réside dans une analyse et une planification diligentes du système. Un professionnel qualifié doit toujours effectuer un audit de l'air comprimé pour déterminer la véritable demande du système, les pics d'utilisation et les conditions environnementales avant de sélectionner un sécheur. Le sèche-linge doit être sélectionné en fonction de la température réelle débit maximum (CFM or l/s) et the specific conditions de fonctionnement il sera confronté, et non selon des règles empiriques génériques. S'assurer que l'installation respecte les directives du fabricant en matière de dégagements, de tuyauterie et de connexions électriques est fondamental pour obtenir les performances et la longévité nominales.

Aperçu comparatif des échecs courants

Le tableau suivant fournit un résumé concis des trois pannes courantes, de leurs causes et des mesures préventives pour les deux types de sécheurs.
