Comprendre le point de rosée dans l'air comprimé : pourquoi est-il essentiel pour les sécheurs réfrigérés ?

L'air comprimé est un service indispensable qui alimente d'innombrables opérations dans les secteurs de la fabrication, de l'alimentation et des boissons, des produits pharmaceutiques et de l'électronique. Souvent appelé le « quatrième service public », sa fiabilité et sa qualité sont primordiales. Cependant, l’air atmosphérique aspiré par un compresseur contient de la vapeur d’eau, qui se concentre lors de la compression. Si elle n'est pas traitée, cette humidité entraîne une multitude de problèmes opérationnels, notamment des dommages aux équipements, la détérioration des produits et la contamination des processus. La principale défense contre ce problème omniprésent est la sécheur réfrigéré à air comprimé . Unu cœur même du fonctionnement et des performances de cette technologie se trouve un concept essentiel : le point de rosée. Une compréhension approfondie du point de rosée n’est pas seulement académique ; c’est essentiel pour sélectionner le bon équipement, garantir l’intégrité des processus et optimiser les coûts opérationnels.

Qu’est-ce que le point de rosée exactement dans les systèmes d’air comprimé ?

Pour comprendre le rôle d'un sécheur réfrigéré à air comprimé , il faut d’abord comprendre la nature du point de rosée. En termes simples, le point de rosée est la température à laquelle l’air devient saturé d’humidité et ne peut plus retenir toute sa vapeur d’eau. Lorsque l’air refroidit à cette température, l’excès de vapeur d’eau commence à se condenser en eau liquide. Imaginez une bouteille froide sortie d'un réfrigérateur par une journée chaude et humide ; les gouttelettes d'eau qui se forment à sa surface résultent du refroidissement de l'air local au-delà de son point de rosée au contact du verre froid.

Dans le contexte de l’air comprimé, le concept devient légèrement plus complexe mais suit les mêmes lois physiques. L'air atmosphérique contient une certaine quantité de vapeur d'eau. Lorsque cet air est comprimé, son volume diminue considérablement, mais la quantité de vapeur d’eau qu’il contenait à l’origine demeure. Cela concentre efficacement la vapeur d'eau, augmentant considérablement son humidité relative dans le flux d'air comprimé. La température à laquelle cet air comprimé chargé d'humidité commence à se condenser est connue sous le nom de point de rosée sous pression . Il s’agit d’une distinction cruciale. C'est le point de rosée à la pression de fonctionnement du système c'est vraiment ce qui compte, pas le point de rosée à la pression atmosphérique. Un sécheur réfrigéré à air comprimé est spécialement conçu pour contrôler et abaisser ce point de rosée sous pression à un niveau prédéterminé et sûr, empêchant ainsi la condensation en aval dans le système d'air.

La relation entre la température, la pression et la capacité de rétention d’humidité est directe. L’air chaud peut retenir plus d’humidité que l’air froid. De même, l’air à une pression plus élevée peut « retenir » plus de vapeur d’eau sans se condenser que le même air à une pression plus basse. C'est pourquoi comprendre le point de rosée sous pression n'est pas négociable pour la conception du système. C'est la mesure définitive du degré de sécheresse réel de l'air comprimé. Une valeur de point de rosée sous pression inférieure indique un air plus sec. Par exemple, un système avec un point de rosée sous pression de 3°C (37°F) a de l'air beaucoup plus sec qu'un système avec un point de rosée sous pression de 20°C (68°F), car le premier doit être refroidi à une température beaucoup plus basse avant que la condensation ne se produise.

Le lien indissociable : comment un sécheur réfrigéré à air comprimé contrôle le point de rosée

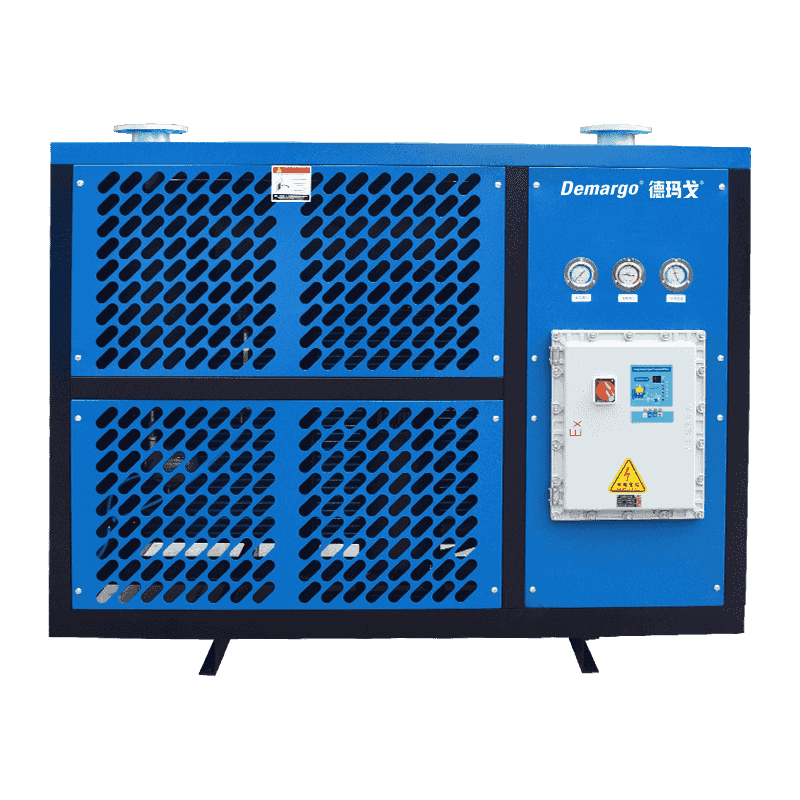

A sécheur réfrigéré à air comprimé fonctionne selon un principe analogue à celui d'un réfrigérateur ou d'un climatiseur domestique. Sa fonction principale est de refroidir systématiquement l'air comprimé chaud et saturé entrant, forçant la vapeur d'eau à se condenser, puis de séparer et de drainer cette eau liquide avant de la réchauffer et de libérer l'air désormais sec dans le système de distribution. L’ensemble du processus consiste en une manipulation délibérée et contrôlée de la température de l’air par rapport à son point de rosée.

Le processus commence lorsque de l’air comprimé chaud et chargé d’humidité entre dans le sécheur. Il passe d'abord par un échangeur de chaleur air-air . Ici, l’air chaud entrant est pré-refroidi par l’air sortant, froid et séché. Cette première étape est très efficace, car elle réduit la charge sur le système de réfrigération ultérieur tout en réchauffant simultanément l'air sortant. Ce réchauffage est une étape critique. Il réduit l'humidité relative de l'air sortant, empêchant ainsi une recondensation immédiate à l'extérieur du système de tuyauterie. Cette étape à elle seule peut permettre d'obtenir une quantité importante de refroidissement et de condensation.

L'air pré-refroidi entre ensuite dans le échangeur de chaleur air-réfrigérant . Il s'agit de l'unité de refroidissement principale dans laquelle l'air est refroidi jusqu'à son point de rosée cible par un circuit de réfrigération en boucle fermée contenant un réfrigérant respectueux de l'environnement. À mesure que l’air se refroidit, sa température descend en dessous du point de rosée sous pression et la majeure partie de la vapeur d’eau se condense sous forme liquide. Le mélange résultant d'air froid et sec et d'eau liquide s'écoule ensuite dans un séparateur d'humidité , où la force centrifuge et l'action de coalescence éliminent mécaniquement les gouttelettes d'eau et tous les lubrifiants entraînés. Les liquides accumulés sont automatiquement expulsés du système par un robinet de vidange , un composant dont la fiabilité est vitale pour le fonctionnement continu du sèche-linge.

La dernière étape voit l'air froid et sec revenir à travers l'échangeur thermique air-air, où il est réchauffé par l'air entrant, comme décrit précédemment. Ce processus aboutit à la fourniture d'air comprimé avec un point de rosée sous pression stable et contrôlé, généralement compris entre 3°C et 10°C (37°F à 50°F). Le sécheur réfrigéré à air comprimé est donc un instrument de précision pour la gestion du point de rosée. Sa conception et sa capacité déterminent directement le point de rosée le plus bas possible dans des conditions de fonctionnement spécifiques, ce qui en fait la pierre angulaire d'un contrôle efficace de l'humidité dans les applications industrielles standard.

Pourquoi la spécification du point de rosée est un facteur de décision critique

Sélection d'un sécheur réfrigéré à air comprimé sans une compréhension claire du point de rosée sous pression requis, c'est une erreur courante et coûteuse. Le point de rosée spécifié n'est pas un nombre arbitraire ; il s'agit d'une exigence fonctionnelle dictée par l'élément le plus sensible de l'ensemble du système d'air comprimé. L’utilisation d’air comprimé qui n’est pas suffisamment sec pour l’application prévue peut entraîner une cascade de pannes opérationnelles.

L'un des risques les plus importants est corrosion au sein du réseau de distribution d’air et des équipements connectés. L'eau liquide présente dans les conduites d'air réagit avec les tuyaux en fer et les composants en acier, formant de la rouille. Cette rouille peut alors se détacher et voyager dans les conduites d'air pour obstruer les petits orifices des vannes, des cylindres et des outils pneumatiques. Cela entraîne une maintenance accrue, une défaillance prématurée des composants et des temps d'arrêt imprévus. De plus, dans les environnements où les conduites d'air sont exposées à des températures glaciales, l'eau condensée peut geler, bloquant complètement le flux d'air et provoquant un arrêt total du système.

Dans les processus de fabrication où l'air comprimé entre en contact avec le produit, le point de rosée devient un paramètre direct de qualité et de sécurité. Dans le industrie agroalimentaire , l'humidité peut entraîner une croissance microbienne, une détérioration et des problèmes d'étiquetage. Dans fabrication pharmaceutique , cela peut compromettre la stérilité et la stabilité du produit. Dans applications de peinture et de revêtement , l'humidité provoque des yeux de poisson, du rougissement et des défauts d'adhérence, entraînant des défauts de finition et des rejets de produits. Pour fabrication électronique et l'assemblage, l'humidité peut entraîner des courts-circuits et de la corrosion sur les circuits imprimés sensibles. Dans chacun de ces cas, le coût d'un mauvais contrôle du point de rosée dépasse de loin l'investissement dans un système correctement spécifié. sécheur réfrigéré à air comprimé .

Le tableau suivant illustre la relation entre les plages de points de rosée et leur adéquation à diverses applications industrielles.

Il est évident que la spécification du point de rosée sous pression correct est une étape fondamentale dans la conception du système. Un sécheur réfrigéré à air comprimé est parfaitement adapté à la grande majorité des applications nécessitant des points de rosée jusqu'à 3°C, offrant une solution robuste et économe en énergie.

Facteurs clés influençant les performances du point de rosée dans les sécheurs réfrigérés

Le point de rosée nominal d'un sécheur réfrigéré à air comprimé est réalisé dans des conditions spécifiques et standardisées. En fonctionnement réel, plusieurs variables peuvent avoir un impact significatif sur ses performances réelles. Comprendre ces facteurs est crucial à la fois pour la sélection initiale et pour le fonctionnement satisfaisant à long terme du séchoir.

Température de l’air d’entrée et capacité du débit d’air sont peut-être les deux facteurs les plus critiques et interdépendants. Un sécheur réfrigéré à air comprimé est conçu pour gérer un débit maximum spécifique (par exemple, en SCFM ou NM³/min) à une température d'air d'entrée désignée, généralement de 35 °C à 38 °C (95 °F à 100 °F). Si l’air entrant est plus chaud que les spécifications de conception, le système de réfrigération doit travailler plus fort pour atteindre le même point de rosée. Cela entraîne souvent un point de rosée en sortie plus élevé que prévu et peut surcharger le compresseur, entraînant une panne potentielle. De même, dépasser le débit maximum réduit le temps de séjour de l'air à l'intérieur des échangeurs de chaleur, l'empêchant de refroidir jusqu'à la température cible et, encore une fois, élevant le point de rosée. Le dimensionnement correct du sécheur à la fois en fonction de la consommation d’air réelle et de la température d’entrée attendue constitue donc la base d’un contrôle efficace du point de rosée.

Température ambiante L'environnement du séchoir joue également un rôle important. Le circuit frigorifique rejette la chaleur qu'il retire de l'air comprimé vers le milieu environnant, soit via des condenseurs refroidis par air, soit par un circuit de refroidissement par eau. Si la température ambiante est trop élevée, l’efficacité de ce processus de rejet de chaleur diminue. Le système de réfrigération rencontre des difficultés, la pression de condensation augmente et la capacité de refroidissement diminue, ce qui entraîne un point de rosée plus élevé. Assurer une ventilation adéquate et installer le sèche-linge dans un endroit frais et bien ventilé est un moyen simple mais efficace de maintenir ses performances nominales.

Pression de fonctionnement est une autre considération clé. Comme indiqué, le point de rosée sous pression est fonction de la pression de fonctionnement du système. Un sécheur réfrigéré à air comprimé est conçu pour fournir son point de rosée nominal à une pression de conception spécifique. Si le système fonctionne à une pression nettement inférieure, le point de rosée sera effectivement plus élevé (moins d’air sec) pour la même quantité d’humidité. En effet, à une pression plus basse, l’air est moins dense et a une plus faible capacité à retenir la vapeur d’eau à l’état gazeux, ce qui rend la condensation plus probable à une température plus élevée. Les concepteurs de systèmes doivent s'assurer que le sécheur est sélectionné en fonction de la pression de fonctionnement minimale réelle du système d'air de l'usine, et pas seulement de la pression de refoulement du compresseur.

Enfin, le état des composants clés affecte directement la stabilité du point de rosée. Un préfiltre obstrué peut provoquer une chute de pression, abaissant ainsi efficacement la pression de fonctionnement à l’entrée du sécheur. Un dysfonctionnement robinet de vidange qui ne s'ouvre pas permettra à l'eau condensée de s'accumuler à l'intérieur du séparateur, pour finalement être réentraînée dans le flux d'air, saturant ainsi la sortie. Un échangeur de chaleur air-réfrigérant sale aura une efficacité de transfert de chaleur réduite, ce qui altèrera la capacité de refroidissement. L'entretien régulier n'est pas seulement une question de fiabilité ; il s'agit de préserver l'objectif fondamental du sécheur : fournir de l'air à un point de rosée sous pression constant et spécifié.

Les conséquences de la négligence du point de rosée dans la conception et la maintenance du système

Le fait de ne pas donner la priorité à la gestion du point de rosée a des conséquences directes et mesurables sur l’efficacité opérationnelle, les coûts et la qualité des produits. Les économies initiales résultant du sous-dimensionnement ou de la sélection d'un système inadéquat sécheur réfrigéré à air comprimé sont rapidement effacés par les coûts en aval.

L’impact le plus visible concerne équipements et outils pneumatiques . L'humidité élimine la lubrification des outils pneumatiques et des cylindres, entraînant une augmentation de la friction, de l'usure et des pannes prématurées. La corrosion qui en résulte crée une contamination particulaire qui obstrue les petits orifices des vannes et des solénoïdes, provoquant un fonctionnement lent ou un grippage complet. Cela se traduit directement par des coûts de maintenance plus élevés, un remplacement plus fréquent des composants et des temps d'arrêt perturbateurs et imprévus qui arrêtent les lignes de production.

L'intégrité du tuyauterie de distribution d'air elle-même est également en danger. La corrosion de l’intérieur vers l’extérieur affaiblit les tuyaux et les raccords, entraînant des fuites. Une fuite dans le système d’air comprimé est une source importante de gaspillage d’énergie, car le compresseur doit travailler plus fort pour maintenir la pression, consommant ainsi plus d’électricité. De plus, des fuites d’épingle peuvent se développer, difficiles à localiser et à réparer. Le coût des fuites d’air comprimé peut à lui seul représenter une dépense opérationnelle substantielle et inutile.

Pour de nombreuses industries, la conséquence la plus grave est contamination et rejet du produit . Dans des applications telles que la peinture par pulvérisation, l'humidité dans la conduite d'air provoque un défaut connu sous le nom de « rougissement » ou « yeux de poisson », ruinant la finition et nécessitant le décapage et la repeinture de la pièce. Dans la transformation des aliments, l’humidité peut favoriser la croissance de bactéries comme les moisissures et les levures, entraînant une détérioration et des risques potentiels pour la santé. Dans les applications pharmaceutiques, il peut altérer les propriétés chimiques d’un produit, rendant ainsi un lot entier inutilisable. L'impact financier d'un rejet d'un seul lot ou d'un rappel de produit en raison d'une contamination par l'humidité peut être catastrophique, dépassant de loin l'investissement dans un système de séchage correctement spécifié et entretenu. Un fiable sécheur réfrigéré à air comprimé , correctement dimensionné pour le point de rosée requis, constitue une police d'assurance essentielle contre ces risques.

Choisir le bon sécheur réfrigéré : une approche centrée sur le point de rosée

Le processus de sélection d'un sécheur réfrigéré à air comprimé doit être guidé par une compréhension claire des exigences en matière de point de rosée de l’application et des conditions de fonctionnement du système d’air comprimé. Une approche méthodique garantit des performances optimales et une valeur à long terme.

La première étape consiste à déterminer le point de rosée sous pression requis . Ceci est défini par le processus ou l’équipement le plus sensible à l’humidité utilisant l’air. Consultez les spécifications du fabricant pour les instruments pneumatiques, les équipements de peinture ou les machines d’emballage pour établir le niveau de siccité minimum requis. Intégrez toujours une marge de sécurité pour tenir compte des variations des conditions de fonctionnement. Pour les systèmes servant plusieurs applications, l'exigence de point de rosée la plus stricte doit régir la sélection.

Ensuite, avec précision évaluer la demande d'air réelle et les conditions d'entrée . Le sécheur doit être dimensionné pour le débit maximum dont le système aura besoin, et pas seulement pour la puissance du compresseur. Il est essentiel de prendre en compte la température réelle de l’air entrant dans le séchoir. Cette température est influencée par le type de compresseur, l'efficacité des post-refroidisseurs et la température ambiante de la salle du compresseur. Un sécheur sous-dimensionné ou soumis à des températures d’entrée trop élevées ne parviendra pas à atteindre le point de rosée souhaité. De plus, vérifiez la pression de fonctionnement minimale du système pour vous assurer que le sécheur est sélectionné pour la plage de pression correcte.

Enfin, considérons le caractéristiques du sèche-linge qui contribuent à des performances de point de rosée constantes et à une efficacité énergétique. Sécheuses non cyclables sont conçus pour les applications avec une demande d'air stable et continue, en maintenant un point de rosée constant. Séchoirs à vélo ou les sécheurs à masse thermique sont plus économes en énergie pour les applications présentant des fluctuations importantes de la demande d'air, car ils permettent au compresseur de réfrigération de s'arrêter dans des conditions de faible charge. L'efficacité du échangeur de chaleur le design joue également un rôle majeur dans la consommation globale d’énergie. Un échangeur de chaleur nettoyable de haute qualité conservera ses performances au fil du temps, garantissant que le point de rosée reste stable et que les coûts d'exploitation sont minimisés.
