La plupart des discussions sur la qualité de l'air comprimé commencent par la filtration des particules et le transfert d'huile, mais l'humidité est souvent la variable qui détermine la réussite ou l'échec d'un processus. Le point de rosée sous pression, communément abrégé PDP, décrit la température à laquelle la vapeur d'eau à l'intérieur d'une conduite d'air sous pression commence à se condenser. Lorsque le PDP se situe au-dessus de la température ambiante la plus basse rencontrée par un réseau de canalisations, de la condensation se forme à l'intérieur de la canalisation elle-même, et pas seulement au point d'utilisation.
Dans les environnements de fabrication sensibles à l'humidité, tels que l'assemblage électronique, les emballages pharmaceutiques et l'alimentation en air des instruments de précision, même quelques degrés d'écart du PDP peuvent introduire suffisamment d'humidité résiduelle pour compromettre la qualité du produit. Un seul événement de condensation à l'intérieur d'une conduite d'air peut transporter des particules de rouille, de l'eau stagnante ou une croissance biologique en aval dans un outil pneumatique, une buse de pulvérisation ou un boîtier d'instrument scellé.
Cet article examine comment les technologies de séchage sont superposées pour atteindre des points de rosée qu'un système à un seul étage ne peut atteindre seul, et comment cette superposition se traduit par des gains de fiabilité mesurables pour les applications exigeantes.
L'air ambiant transporte toujours de la vapeur d'eau et la compression de cet air concentre l'humidité plutôt que de l'éliminer. Un rapport d'environ sept pour un est typique lorsque l'air est comprimé de la pression atmosphérique à une pression de service standard, ce qui signifie que le même volume de vapeur d'eau est désormais emballé dans un espace beaucoup plus petit. Sans traitement, cette vapeur concentrée se condense dès que l'air refroidit n'importe où en aval, que ce soit à l'intérieur d'un tuyau, d'un boîtier de filtre ou d'un outil.
La fonction de base de toute étape de séchage est de ramener le point de rosée sous pression en dessous de la température la plus basse que l’air rencontrera après avoir quitté le sécheur. Les étapes de séchage de type réfrigéré visent généralement un point de rosée sous pression compris entre trois et dix degrés Celsius, ce qui est suffisant pour l'air général de l'atelier, les outils pneumatiques et la plupart des canalisations extérieures dans les climats tempérés.
Là où cette étape unique échoue, c'est dans les applications où l'environnement en aval descend bien en dessous du point de congélation, comme les lignes d'instruments extérieures dans des climats froids, ou lorsque le processus lui-même nécessite un flux d'air beaucoup plus sec, comme la manipulation de poudres, le revêtement optique ou la production de films d'emballage sensibles à l'humidité. Dans ces cas-là, un étage réfrigéré ne peut à lui seul atteindre le point de rosée requis et un mécanisme de séchage secondaire devient nécessaire.
| Type de demande | PDP requis typique | Suffisant en une seule étape |
|---|---|---|
| Outils généraux d'atelier | 3°C à 10°C | Oui |
| Tuyauterie extérieure, climat tempéré | 0°C à 3°C | Souvent |
| Tuyauterie extérieure, climat froid | -20 C ou moins | Nonnn |
| Procédés électroniques ou optiques | -40 C ou moins | Nonnn |
| Manipulation de produits pharmaceutiques ou de poudres | -40°C à -70°C | Nonnn |
Un sécheur par adsorption utilise un matériau déshydratant solide, généralement de l'alumine activée ou un tamis moléculaire, pour lier physiquement les molécules d'eau à sa surface lorsque l'air traverse un lit garni. Contrairement au refroidissement réfrigéré, qui repose sur une baisse de température pour condenser l'eau, l'adsorption repose sur la chimie de surface du déshydratant pour éliminer la vapeur directement du flux d'air. Ce mécanisme permet aux systèmes d'adsorption d'atteindre des points de rosée bien plus bas, souvent compris entre moins quarante et moins soixante-dix degrés Celsius, selon le type de déshydratant et la méthode de régénération.
La configuration à double tour est l'architecture standard pour un fonctionnement continu. Pendant qu'une tour sèche activement le flux d'air entrant, la deuxième tour est en cours de régénération, ce qui signifie que son lit déshydratant saturé est chassé de l'humidité accumulée afin qu'il puisse être remis en service. Deux approches de régénération courantes sont utilisées :
Les tours changent de rôle selon un cycle temporisé ou déclenché par le point de rosée, de sorte que le flux d'air de sortie reste continuellement sec même lorsque le lit déshydratant à l'intérieur de chaque tour traverse ses propres phases de saturation et de régénération.
Étant donné que l’adsorption repose sur une surface déshydratante finie, l’efficacité du système dépend fortement de la condition de l’air d’entrée. La préfiltration pour éliminer les liquides en vrac et les aérosols d'huile en amont des tours prolonge la durée de vie du dessicant et préserve le point de rosée réalisable au fil du temps. C'est pourquoi les sécheurs par adsorption sont presque toujours installés en aval d'une étape de refroidissement primaire ou de séparation plutôt que directement après le compresseur.

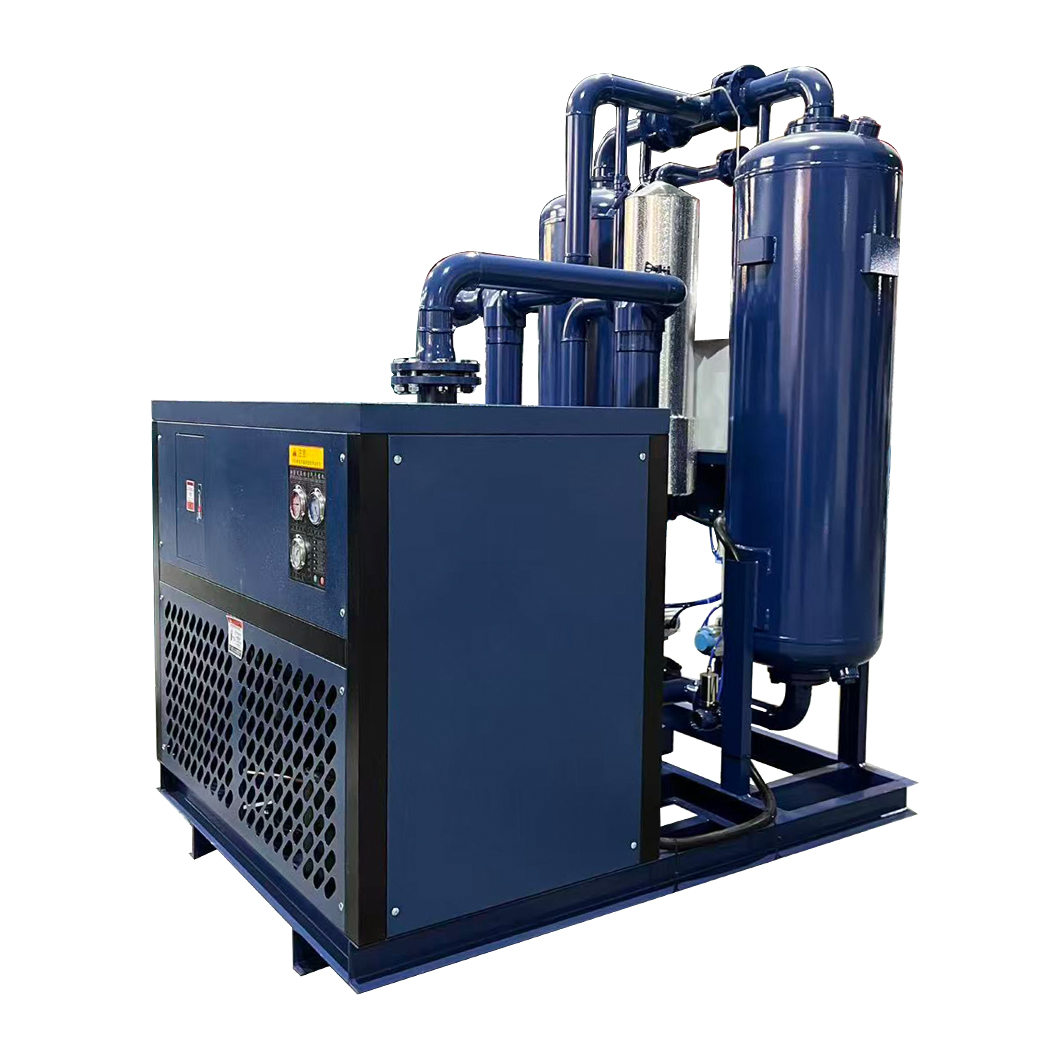

Un système combiné intègre une étape primaire de refroidissement ou de séparation avec une étape secondaire d'adsorption dans un seul ensemble technique, plutôt que de les traiter comme deux unités dimensionnées et installées indépendamment. L'étage primaire gère la majeure partie de la charge d'humidité, éliminant la majorité de la vapeur d'eau et du condensat en vrac avant que l'air n'atteigne les lits dessicants. L’étape d’adsorption n’a alors plus qu’à éliminer la fraction de vapeur restante, beaucoup plus petite, pour atteindre un point de rosée ultra-bas.
Cette approche par étapes présente un avantage pratique direct : elle réduit la charge d'humidité présentée aux lits dessicants, ce qui prolonge l'intervalle entre les cycles de régénération et réduit le volume d'air de purge consommé pendant la régénération sans chaleur. Dans les données de terrain collectées dans des installations industrielles générales, il a été rapporté que l'association d'une étape de pré-refroidissement avant l'adsorption réduisait considérablement la consommation d'air de purge par rapport au séchage par adsorption seul, car moins d'eau doit être désorbée par cycle.
Organiser un processus de refroidissement avant l'adsorption n'améliore pas seulement le point de rosée, mais protège également l'économie de l'ensemble du système en réduisant l'intensité de travail du lit déshydratant à chaque cycle.
Les unités combinées sont généralement spécifiées comme une empreinte unique avec des commandes partagées, ce qui simplifie également la surveillance du point de rosée. Un seul capteur placé à la sortie finale donne une lecture précise des performances du système, plutôt que de nécessiter des points de surveillance séparés sur deux unités contrôlées indépendamment.
Le choix entre un étage réfrigéré autonome, un étage d'adsorption autonome ou un ensemble combiné dépend de l'objectif de point de rosée, de la charge d'humidité et de la tolérance aux coûts d'exploitation de l'installation. Le tableau ci-dessous résume les compromis pratiques.
| Technologie | Gamme PDP typique | Profil énergétique | Meilleur ajustement |
|---|---|---|---|
| Réfrigéré uniquement | 3°C à 10°C | Coût de fonctionnement réduit | Air général de l'usine, outils |
| Adsorption uniquement | -40°C à -70°C | Plus élevé en raison de la purge ou de la perte de chaleur | Lignes pour climat froid ou procédé sec |
| Système combiné | -40°C à -70°C | Réduit par rapport à l'adsorption seule | Air sec à grand volume avec contrôle des coûts |
Les installations qui n'ont besoin que d'une protection contre les coups de froid occasionnels trouvent souvent une scène réfrigérée autonome adéquate, à condition que la tuyauterie soit bien isolée et ne traverse pas des espaces extérieurs non chauffés. Les installations nécessitant une demande continue et élevée d'air sec, telles que les lignes d'extrusion de films ou la production de câbles à fibres optiques, ont tendance à voir un retour sur investissement plus rapide avec un ensemble combiné, car la perte d'air de purge réduite se compose de milliers d'heures de fonctionnement par an.
Le choix d'une configuration de séchage doit commencer par les besoins réels en aval, et non par la puissance nominale du compresseur. Quelques questions aident à affiner la décision :
Pour l'air d'instrument alimentant des systèmes de contrôle sensibles, de nombreuses spécifications exigent un point de rosée au moins dix degrés Celsius en dessous de la température ambiante la plus basse attendue comme marge de sécurité. Cette marge explique les fluctuations de pression et la dérive des capteurs au fil du temps, et c'est l'une des raisons les plus courantes pour lesquelles les installations passent d'une approche de séchage en une seule étape à une approche de séchage combinée, même lorsque l'exigence minimale calculée semble à peine inférieure à ce que la réfrigération seule peut offrir.
Les performances de tout système basé sur l'adsorption se dégradent progressivement à mesure que le lit déshydratant approche de la saturation, et cette dégradation n'est pas toujours visible sans une surveillance active. Un point de rosée qui augmente au fil des semaines ou des mois est bien plus courant qu'une panne soudaine. C'est pourquoi le recours à une minuterie de régénération fixe sans vérification du point de rosée peut exposer une installation à une fluage d'humidité lent et non détecté.
Les étapes pratiques pour gérer les performances du déshydratant tout au long de la durée de vie du système comprennent :
La prévention de la condensation en aval est en fin de compte une question de cohérence plutôt que de performances optimales. Un système qui atteint un excellent point de rosée dès le premier jour mais qui monte inaperçu au cours de l'année suivante offre peu de protection pratique par rapport à un système qui est surveillé et entretenu pour maintenir un point de rosée stable et vérifié tout au long de son intervalle d'entretien complet.
Le point de rosée sous pression est mesuré à la pression de fonctionnement réelle du système d'air comprimé, tandis que le point de rosée atmosphérique fait référence au même air à la pression atmosphérique standard. Étant donné que la compression concentre l'humidité, le point de rosée sous pression d'un flux d'air donné est toujours supérieur à son point de rosée atmosphérique équivalent, c'est pourquoi les spécifications de l'air comprimé font référence au PDP plutôt qu'au point de rosée atmosphérique.
Les systèmes à point de rosée inférieur consomment généralement plus d'énergie en raison de la perte d'air de purge ou du fonctionnement du chauffage, et ils nécessitent un entretien plus minutieux des dessicants. Spécifier un système bien au-delà de ce dont le processus a réellement besoin augmente les coûts d'exploitation continus sans aucun avantage correspondant en matière de qualité ou de fiabilité. Faire correspondre l'objectif de point de rosée aux exigences réelles en aval constitue donc l'approche la plus rentable.
La durée de vie varie en fonction de la qualité de l'air, de la charge de contamination et des cycles de fonctionnement, mais les médias déshydratants dans un système bien entretenu avec une préfiltration appropriée restent généralement efficaces pendant plusieurs années avant de devoir être remplacés. Les installations avec une mauvaise filtration en amont ou des transferts fréquents d'huile voient généralement la durée de vie du dessicant plus courte et devraient prévoir des inspections plus fréquentes.
Dans de nombreux cas, une étape d'adsorption peut être ajoutée en aval d'un sécheur réfrigéré existant pour créer une configuration combinée efficace, à condition que l'unité existante ait une capacité adéquate et que la disposition des canalisations permette un encombrement supplémentaire. Une évaluation appropriée de la capacité de l'étape primaire existante est recommandée avant d'ajouter une étape de séchage secondaire.
L'augmentation soudaine du point de rosée est le plus souvent causée par un cycle de régénération défaillant ou contourné, un lit de dessicant fissuré ou canalisé permettant à l'air de contourner le média, ou une défaillance du préfiltre en amont qui submerge le dessicant d'eau liquide ou d'huile. La vérification séquentielle de ces trois domaines permet généralement d'identifier rapidement la cause première.
